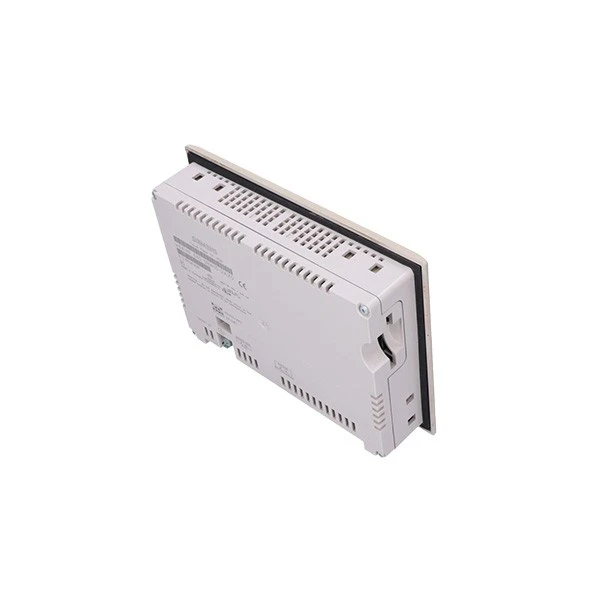

Siemens6AV6545-0BA15-2AX0

Zīmols:Siemens
Modelis:6AV6545-0BA15-2AX0

Inventāra situācija:Preces ir pieejamas noliktavā.

Produkta īpašības

Siemens 6AV6545-0BA15-2AX0 ir augstas-uzticamības skārienpanelis, kas pieder SIMATIC sērijai, īpaši izstrādāts kā TP170A zilais režīms rūpnieciskās automatizācijas lietojumiem. Viena no ievērojamajām Siemens 6AV6545-0BA15-2AX0 iezīmēm ir tā 5,7 collu STN LCD displejs ar 320 × 240 pikseļu izšķirtspēju. Tas piedāvā 4 zilā fona displeja līmeņus, nodrošinot skaidru rūpniecisko parametru redzamību pat skarbos darbnīcas apstākļos. Analogais rezistīvais skārienekrāns nodrošina vienkāršu darbību bez fiziskiem funkciju taustiņiem, un lietotāji var ievadīt datus, izmantojot ekrānā redzamo virtuālo tastatūru. Displeja fona apgaismojumam ir ilgs kalpošanas laiks aptuveni 50 000 stundu 25 grādu temperatūrā, nodrošinot stabilu veiktspēju ilgstošai rūpnieciskai lietošanai.

Runājot par barošanu, Siemens 6AV6545-0BA15-2AX0 darbojas ar 24 V līdzstrāvu ar pieļaujamo sprieguma diapazonu no +18 V līdz +30 V līdzstrāvas un nominālo strāvu 0,24 A. Tas ir aprīkots ar 32 bitu RISC procesoru, kas darbojas ar 200 MHz, un tā izmanto operētājsistēmu Windows. Ierīce nodrošina 320 KB izmantojamu atmiņu lietotāja datiem, kas ir pietiekama rūpnieciskās vadības pamatprogrammu un parametru iestatījumu glabāšanai.

Siemens 6AV6545-0BA15-2AX0 ir aprīkots ar bagātīgām komunikācijas saskarnēm, tostarp 1 × RS485 (MPI/PROFIBUS DP, līdz 1,5 Mbit/s), 1 × RS232 un 1 × RS422 ar papildu TTY interfeisu. Tā atbalsta vairākus sakaru protokolus, piemēram, MPI, PROFIBUS DP un PPI, padarot to saderīgu ar dažādiem kontrolieriem, piemēram, Siemens S7-200 un S7-300/400, kā arī trešo pušu kontrolieriem no Mitsubishi, OMRON un Modicon. Šī plašā savietojamība ļauj to nemanāmi integrēt dažādās rūpnieciskās automatizācijas sistēmās.

Specifikācijas

Modelis	6AV6545-0BA15-2AX0
Produkta nosaukums	SIMATIC Touch Panel TP170A zils režīms
Displeja veids	STN šķidro kristālu displejs (LCD)
Ekrāna izmērs	5,7 collas (pa diagonāli)
Izšķirtspēja	320x240 pikseļi
Displeja krāsas	4 līmeņu zilā fona displejs
Fona apgaismojuma kalpošanas laiks (25 grādi)	Aptuveni . 50 000 stundu
Barošanas spriegums	24 V līdzstrāva

Lietojumprogrammu scenāriji

Viena no galvenajām Siemens 6AV6545-0BA15-2AX0 pielietojuma jomām ir tradicionālā ražošana. To bieži uzstāda darbgaldos, iesmidzināšanas formēšanas mašīnās un iepakošanas iekārtās. Darbgaldos skārienpanelis ļauj operatoriem iestatīt apstrādes parametrus, piemēram, vārpstas ātrumu un padeves ātrumu, kā arī pārraudzīt reāllaika darba statusu, lai nodrošinātu apstrādes precizitāti. Inžektorlējuma ražošanas līnijās tas palīdz kontrolēt iesmidzināšanas temperatūru, spiedienu un laiku un nekavējoties parāda trauksmes informāciju, ja rodas novirzes. Iepakošanas iekārtām Siemens 6AV6545-0BA15-2AX0 ļauj ātri pielāgot iepakošanas ātrumu un maisiņu izmēru, kas uzlabo ražošanas elastību.

Siemens 6AV6545-0BA15-2AX0 arī spēlē svarīgu lomu ūdens attīrīšanas sistēmās. To izmanto sūkņu vadības un ūdens kvalitātes monitoringa stacijās ūdens attīrīšanas iekārtās. Operatori var izmantot skārienpaneli, lai attālināti iedarbinātu vai apturētu ūdens sūkņus, pārbaudītu reāllaika datus, piemēram, ūdens plūsmu un spiedienu, un reģistrētu ūdens kvalitātes parametrus, piemēram, pH vērtību. Tā stabilā darbība skarbos apstākļos nodrošina nepārtrauktu un drošu ūdens attīrīšanas procesu darbību.

Pārtikas pārstrādes rūpniecībā Siemens 6AV6545-0BA15-2AX0 ir piemērots HMI risinājums. Pārtikas apstrādes vide parasti ir mitra, un tajā var būt pārtikas atliekas, taču tās IP65 priekšējā aizsardzība var novērst putekļu un ūdens šļakatu bojājumus no ierīces. To izmanto pārtikas iepildīšanas mašīnās, cepšanas iekārtās un konveijera līnijās, lai kontrolētu ražošanas ātrumu, uzraudzītu temperatūru un mitrumu un pārvaldītu ražošanas partijas, nodrošinot pārtikas drošību un ražošanas efektivitāti.

FAQ

J: Kas ir Siemens 6AV6545-0BA15-2AX0, un kāds ir tā galvenais lietojums?

A: Siemens 6AV6545-0BA15-2AX0 ir 18- collu SIMATIC MP377 Multi Panel — liela{10}}formāta cilvēka-mašīnas saskarne (HMI), kas paredzēta rūpnieciskās automatizācijas centrālai vadībai un vizualizācijai. Tās galvenā funkcija ir nodrošināt operatoriem visaptverošu, īsu skatu uz sarežģītiem procesiem, kas ļauj veikt uzraudzību, datu ievadi, trauksmes pārvaldību un mijiedarbību ar PLC sistēmām, piemēram, Siemens S7-300/400 sēriju. Šis rūpnieciskais skārienpanelis ir paredzēts prasīgām vidēm, kur lielam, skaidram displejam ir izšķiroša nozīme.

J: Kura programmatūra tiek izmantota šī Siemens MP377 HMI programmēšanai?

A: Siemens 6AV6545-0BA15-2AX0 ir ieprogrammēts, izmantojot SIMATIC WinCC elastīgo inženierijas programmatūru. Projektiem mūsdienu Totally Integrated Automation (TIA) ekosistēmā to var integrēt, izmantojot WinCC Comfort/Advanced Siemens TIA portālā. Vienmēr pārbaudiet saderības sarakstā pareizo programmatūras versiju, lai pārliecinātos, ka visas funkcijas tiek atbalstītas.

J: Vai šis MP377 panelis var izveidot savienojumu ar mūsdienu PROFINET tīkliem?

A: Lai gan šī konkrētā modeļa primārais interfeiss ir PROFIBUS DP/MPI, tas ir aprīkots ar diviem standarta Ethernet portiem. Tos var izmantot PROFINET IO saziņai vai savienojumam ar rūpnīcas tīkliem datu pārsūtīšanai un integrācijai ar SCADA (Supervisory Control and Data Acquisition) sistēmām. PROFINET konfigurācija tiek veikta HMI projekta programmatūrā.
