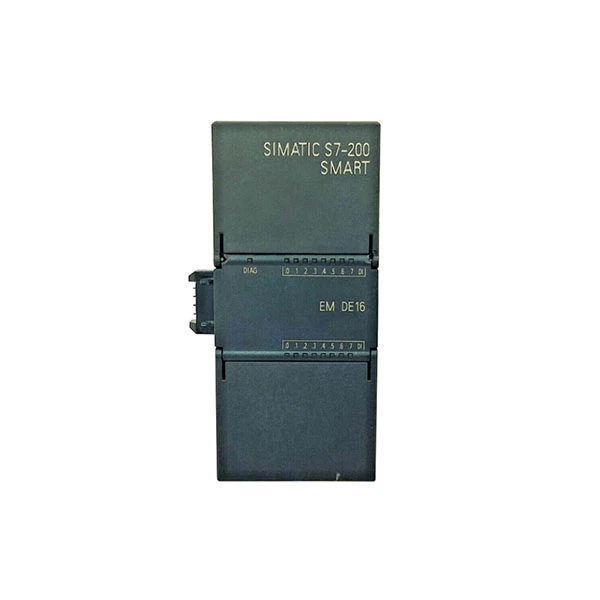

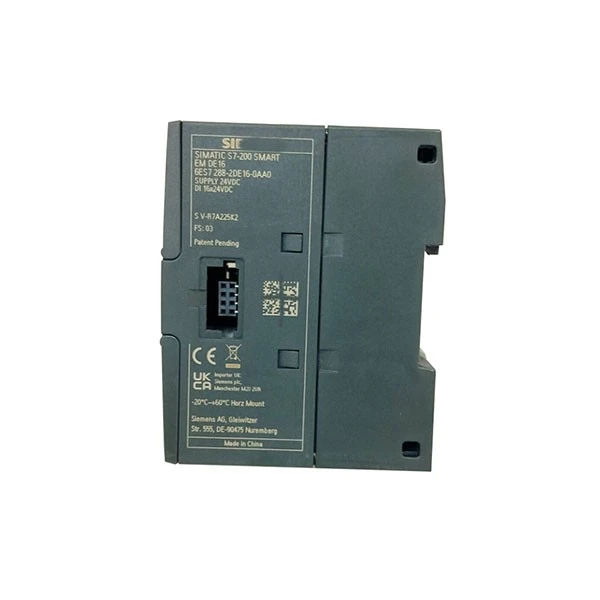

Siemens 6ES7288-2DE16-0AA0

Zīmols:Siemens
Modelis:6ES7288-2DE16-0AA0

Inventāra situācija:Preces ir pieejamas noliktavā.

Produkta īpašības

Siemens 6ES7288-2DE16-0AA0 ir augstas kvalitātes digitālās ievades paplašināšanas modulis no SIMATIC S7-200 SMART produktu līnijas. Tas ir īpaši izstrādāts, lai integrētos ar SIMATIC S7-200 SMART PLC sistēmām, ļaujot lietotājiem palielināt digitālo ievades kanālu skaitu rūpnieciskās automatizācijas operācijām.

Siemens 6ES7288-2DE16-0AA0 modulim ir 16 digitālās ievades punkti, kas sadalīti divās grupās pa astoņiem katrā. Tā atbalsta gan izlietnes, gan avota ievades veidus un atbilst IEC 61131-2 Type 1 standartam, ļaujot to viegli saskaņot ar dažādiem sensoriem un slēdžiem rūpnieciskās vadības sistēmās. Digitālā ievades moduļa 6ES7288-2DE16-0AA0 nominālais ieejas spriegums ir 24 V līdzstrāva, sprieguma diapazons ir mazāks par 5 V līdzstrāvas signālam "0" un 15 V līdz 30 V līdzstrāvai signālam "1". Šis sprieguma diapazons padara to piemērotu lielākajai daļai rūpniecisko 24 V līdzstrāvas vadības iestatījumu.

Izmantojot 24 V līdzstrāvas ieeju, katram Siemens 6ES7288-2DE16-0AA0 kanālam parastā strāva ir 4 mA, un maksimālā strāva vienā kanālā var sasniegt 5,5 mA, ja ieejas spriegums ir 30 V līdzstrāva. Moduļa reakcijas laiks ir 15 milisekundes pie nominālā ieejas sprieguma, nodrošinot ātru un precīzu ievades signālu noteikšanu, kas ir ļoti svarīgi reāllaika rūpnieciskās vadības lietojumprogrammām. Siemens 6ES7288-2DE16-0AA0 izvelk 5 V līdzstrāvu no CPU moduļa, ar parasto strāvas patēriņu 85 mA un maksimāli 105 mA, un kopējais enerģijas patēriņš ir aptuveni 1,5 W, kas ir energoefektīvs un nerada pārmērīgu slodzi sistēmai.

Specifikācijas

Modelis	6ES7288-2DE16-0AA0
Produkta veids	16 punktu digitālās ievades paplašināšanas modulis (DI)
Produkta nosaukums	SIMATIC S7-200 SMART digitālās ieejas paplašināšanas modulis EM DI16
Ievades veids	Izlietne / avots
Ievades punktu skaits	16 punkti, sadalīti 2 grupās (8 punkti katrā grupā)
Nominālais ieejas spriegums	24 V līdzstrāva (±20%)
Aizsardzības klase	IP20 (priekšējais panelis)
Izmēri (P × A × G)	45 mm × 100 mm × 81 mm

Lietojumprogrammu scenāriji

Mehānisko iekārtu uzraudzība ir vēl viens svarīgs Siemens 6ES7288-2DE16-0AA0 lietošanas gadījums. Tas nepārtraukti uzrauga sūkņus, motorus un darbgaldus ražošanas iekārtās. Piemēram, tas atpazīst, kad ieslēdzas motors vai kad darbgalds beidz darboties. Ja kaut kas noiet greizi, tas nekavējoties nosūta brīdinājumu PLC, ļaujot apkopes personālam ātrāk atrisināt problēmas, izvairīties no aprīkojuma bojājumiem un samazināt uzturēšanas izdevumus. Tā konsekventā veiktspēja un vieglā uzstādīšana padara to populāru šim nolūkam.

Siemens 6ES7288-2DE16-0AA0 tiek izmantots arī apstrādes rūpniecībā un ūdens attīrīšanā. To izmanto ķīmiskās un ūdens attīrīšanas iekārtās, lai iegūtu svarīgus procesa datus, piemēram, šķidruma līmeni, spiedienu un plūsmas ātrumu. Tas pareizi piegādā datus PLC, ļaujot darbiniekiem pielāgot procedūras un izvairīties no neveiksmēm. Piemēram, ūdens attīrīšanas iekārtās tas uzrauga ūdens tvertņu līmeni un sūkņa stāvokli, lai nodrošinātu vienmērīgu darbību un augstas kvalitātes ūdeni, padarot to par uzticamu iespēju šādiem projektiem.

Turklāt Siemens 6ES7288-2DE16-0AA0 ir piemērots noliktavām, loģistikai un ēku automatizācijai. Loģistikas iekārtās tas darbojas ar sensoriem, lai noteiktu preču pozīciju, konveijera statusu un noliktavas durvju atvēršanu, kā rezultātā tiek veikta automātiska šķirošana un samazināts roku darbs. Ēku automatizācija izmanto signālus no durvju kontaktiem un slēdžiem, lai regulētu apgaismojumu, gaisa kondicionēšanu un drošības sistēmas, tādējādi ietaupot enerģiju un palielinot drošību. Tā pielāgošanās spēja nodrošina optimālu veiktspēju gan rūpniecības, gan būvniecības vidē.

FAQ

J: Kas ir Siemens 6ES7288-2DE16-0AA0?

A: Siemens 6ES7288-2DE16-0AA0 ir digitālās ievades paplašināšanas modulis (EM) SIMATIC S7-200 SMART PLC sērijai. Šis modulis uzlabo jūsu PLC sistēmu ar 16 diskrētām digitālajām ieejām (16xDI), ļaujot pievienot un pārraudzīt bināros signālus no tādām ierīcēm kā spiedpogas, gala slēdži, tuvuma sensori un releja kontakti. Tās galvenā funkcija ir palielināt mazā S7-200 SMART CPU I/O spēju, ļaujot veikt sarežģītākus automatizācijas uzdevumus.

J: Kura programmatūra tiek izmantota šī moduļa programmēšanai un konfigurēšanai?

A: 6ES7288-2DE16-0AA0 ir ieprogrammēts un konfigurēts, izmantojot Siemens STEP 7-Micro/WIN SMART programmatūru. Atšķirībā no augstākās klases Siemens PLC, kas izmanto TIA portālu, S7-200 SMART sērijai ir sava, lietotājam draudzīga programmēšanas vide. Programmatūras sistēmas bloka iestatījumos vienkārši pievienojiet EM DI16 moduli sava CPU konfigurācijai. Programmatūra piešķir ievades adreses (piemēram, no I0.0 līdz I1.7), kuras pēc tam varat izmantot kāpņu loģikā (LAD) vai citās datoru valodās.
